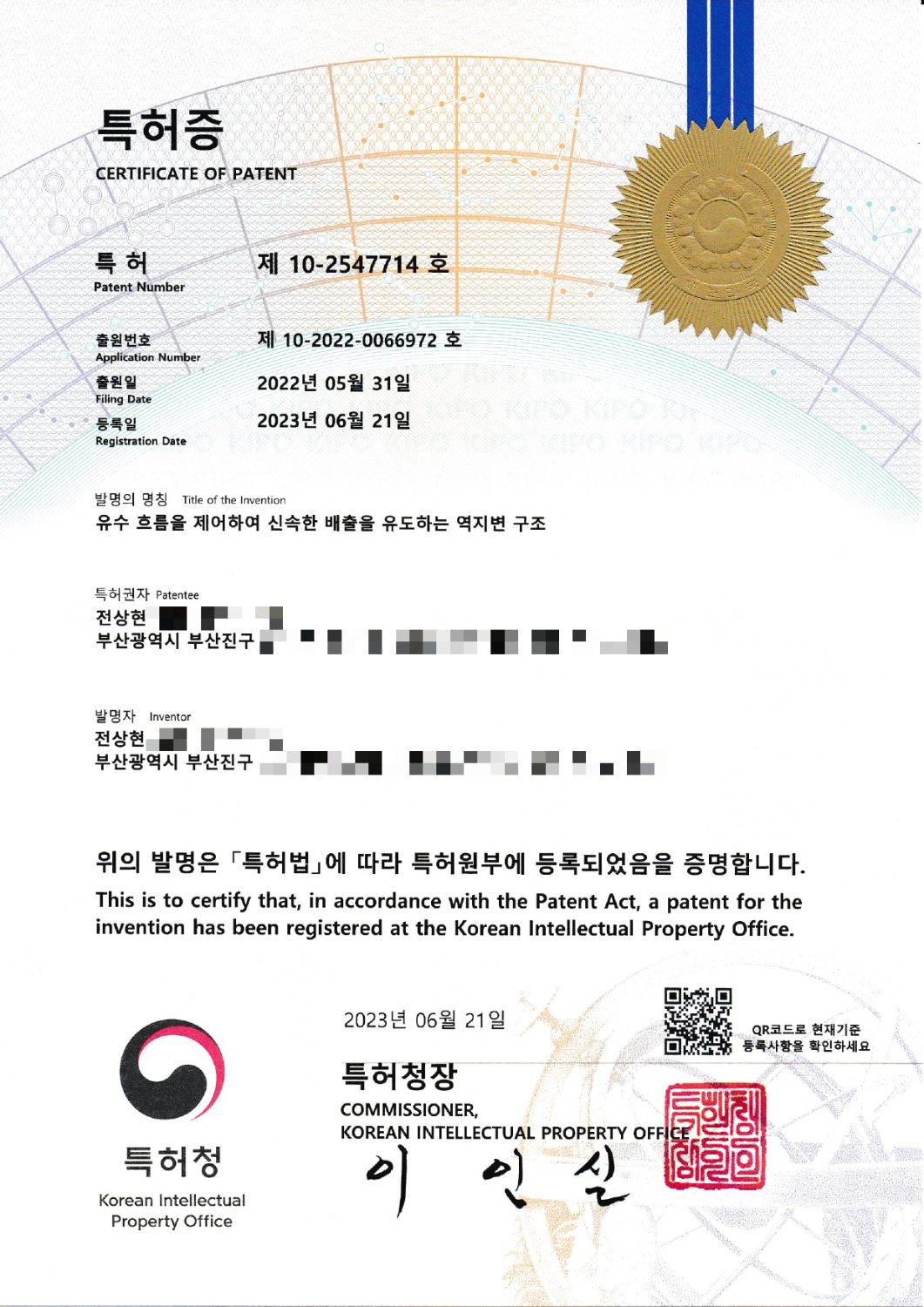

특허
제10-2547714호
유수 흐름을 제어하여 신속한 배출을 유도하는 역지변 구조
- 등록일
- 2023년 6월 21일
PVC 배관 부속 · 역류 방지 · 악취 차단

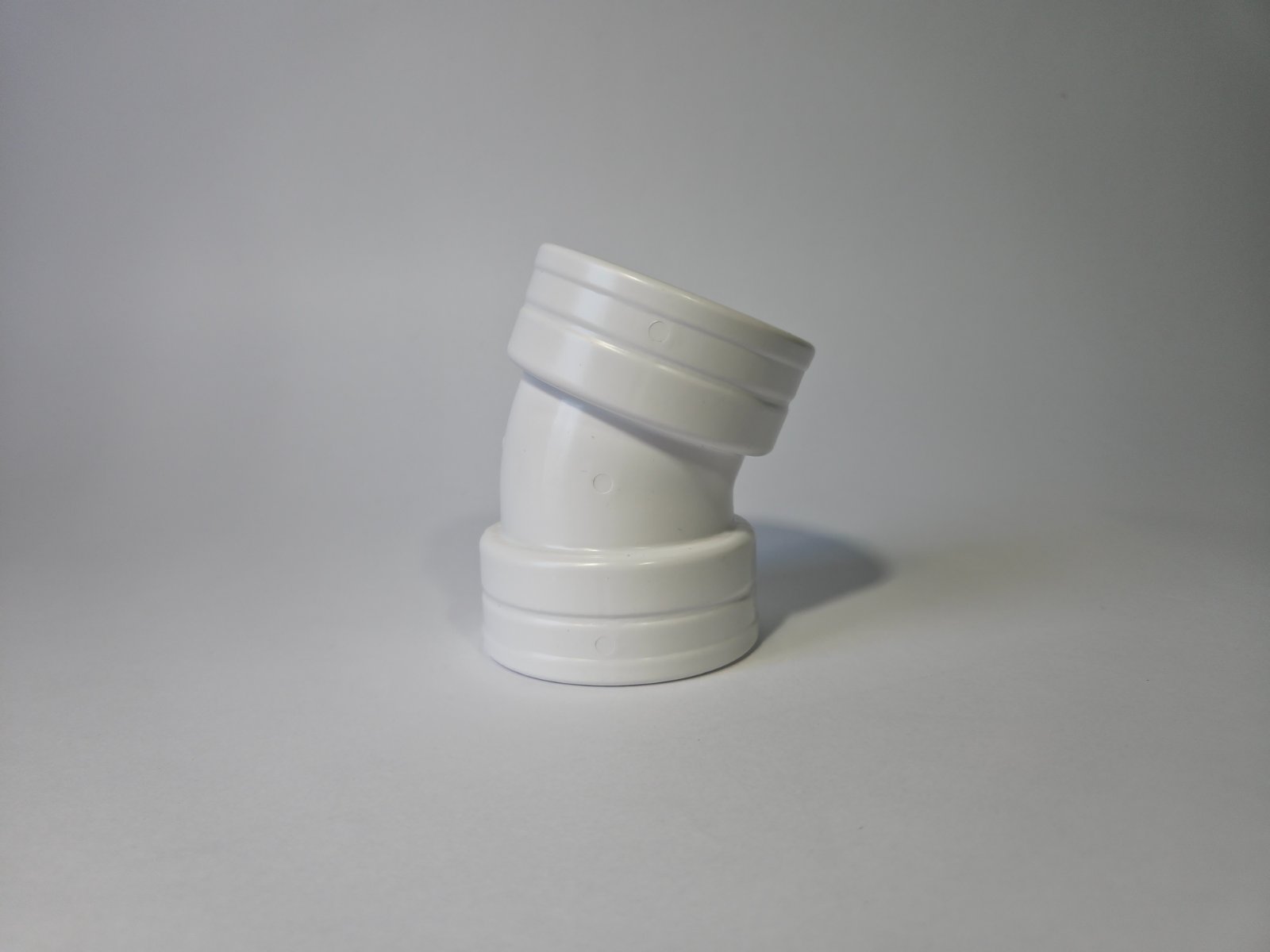

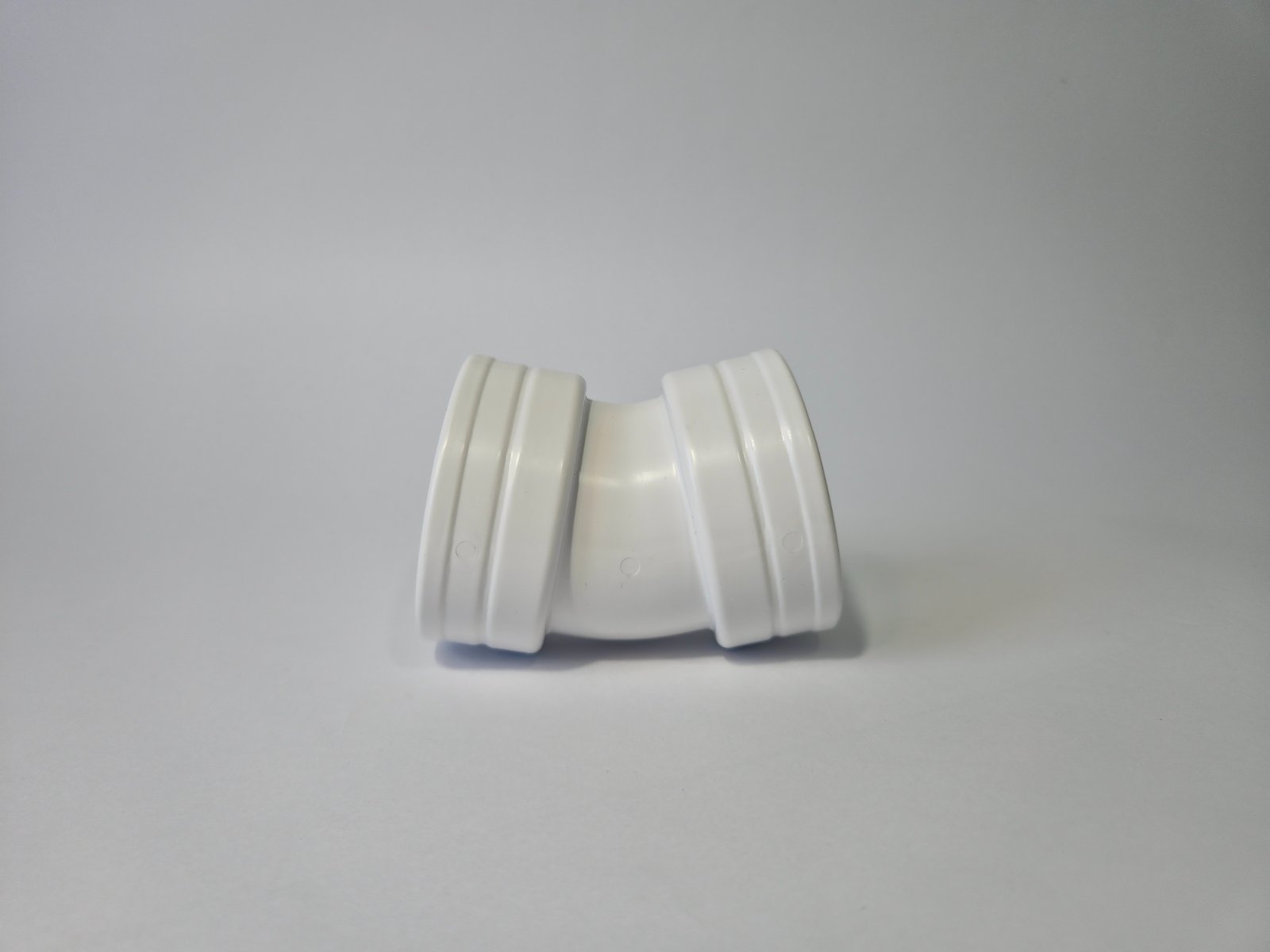

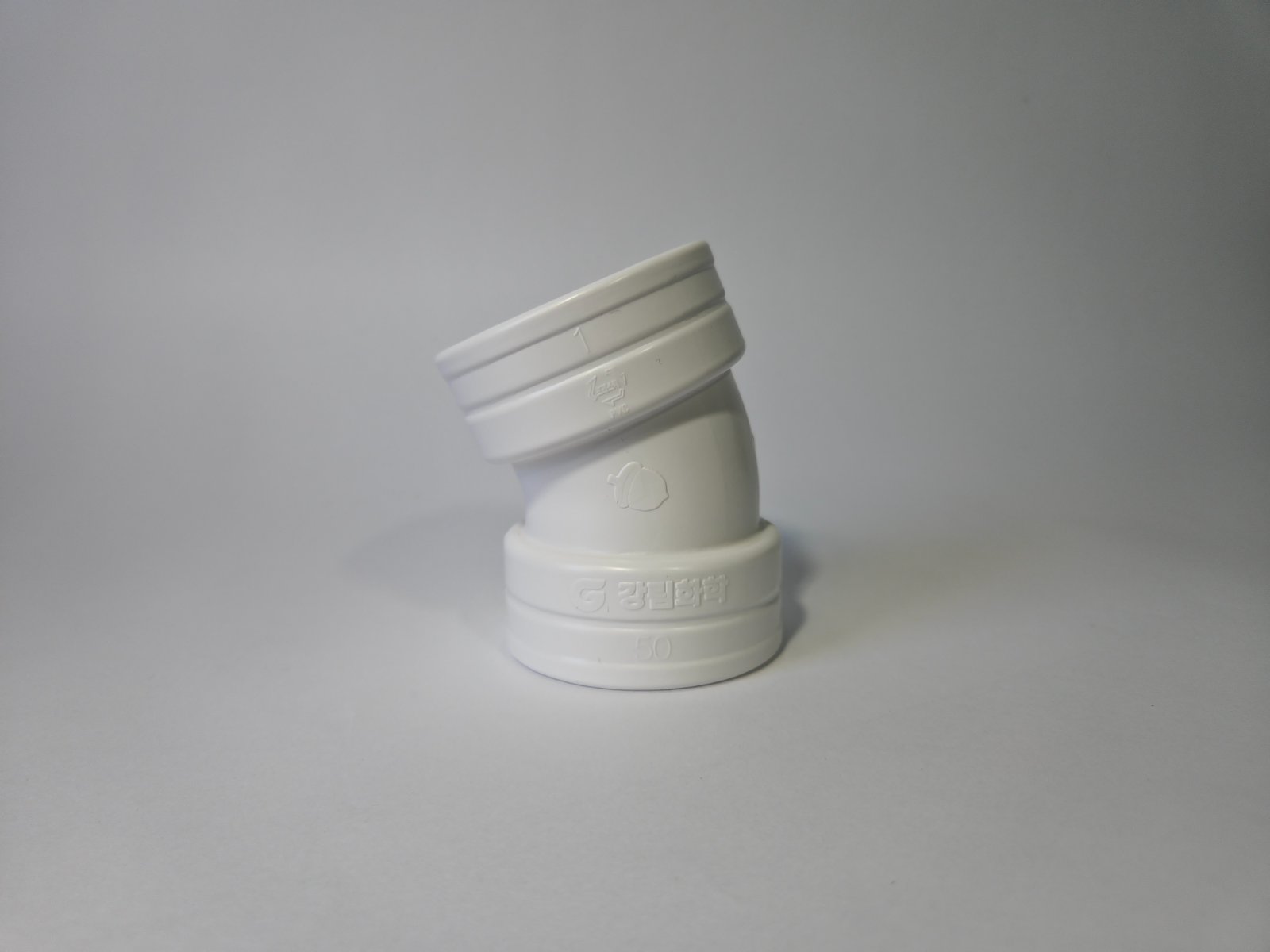

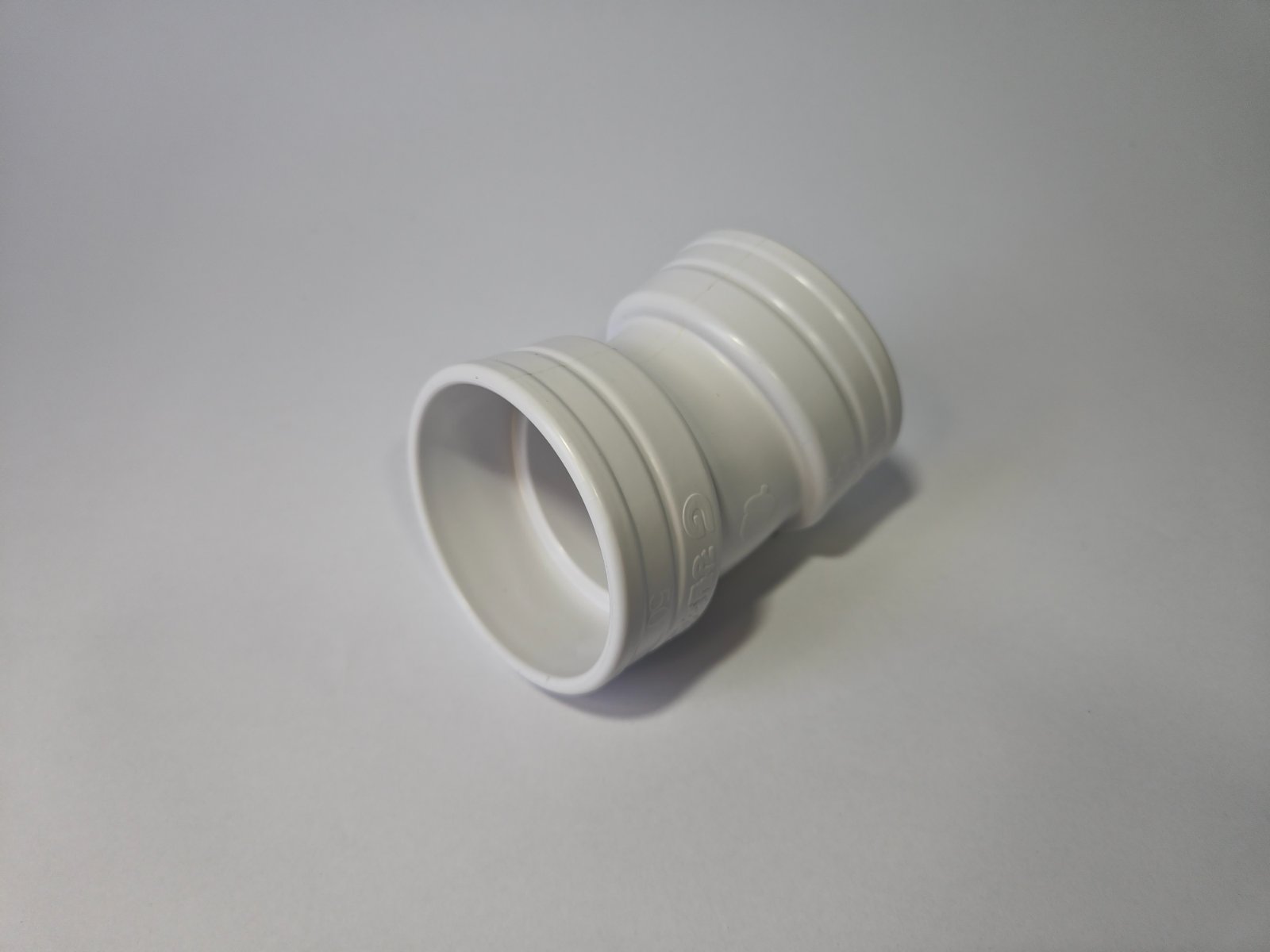

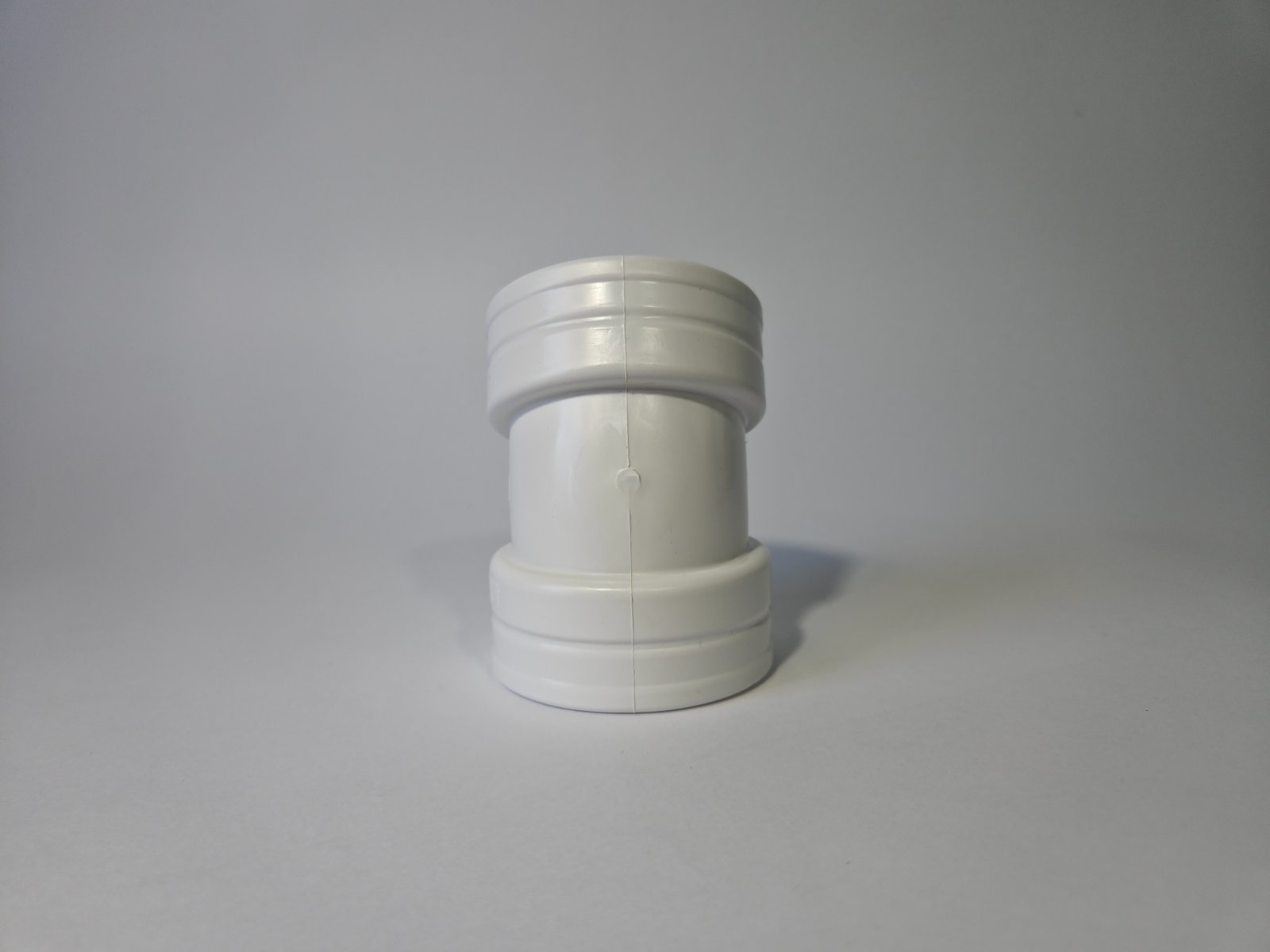

배수 배관의 방향을 완만하게 바꿀 때 쓰는 이음관

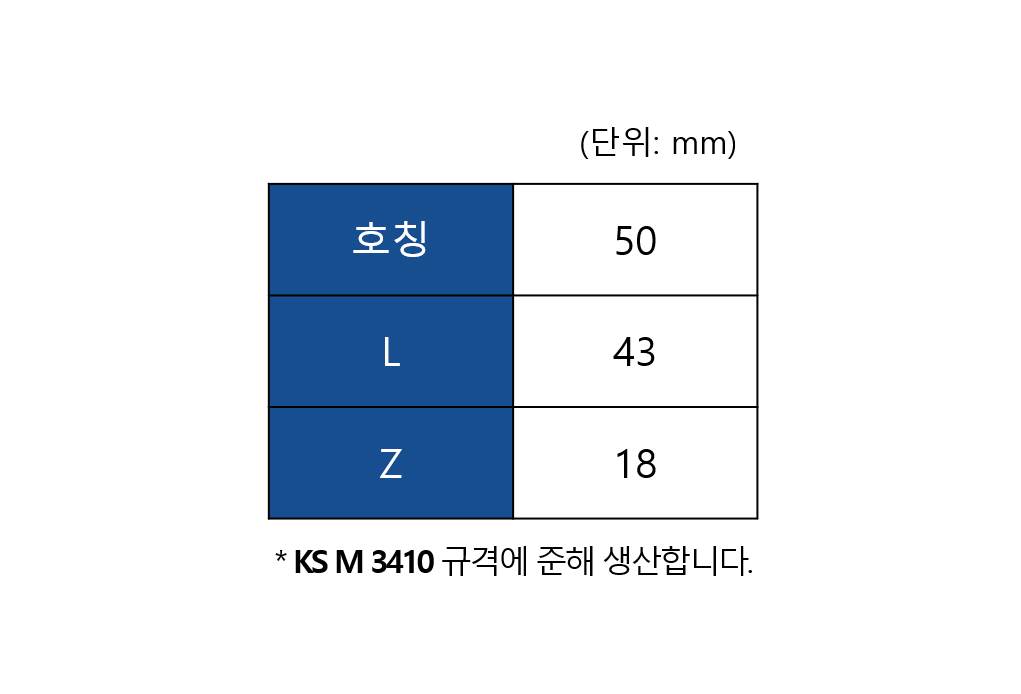

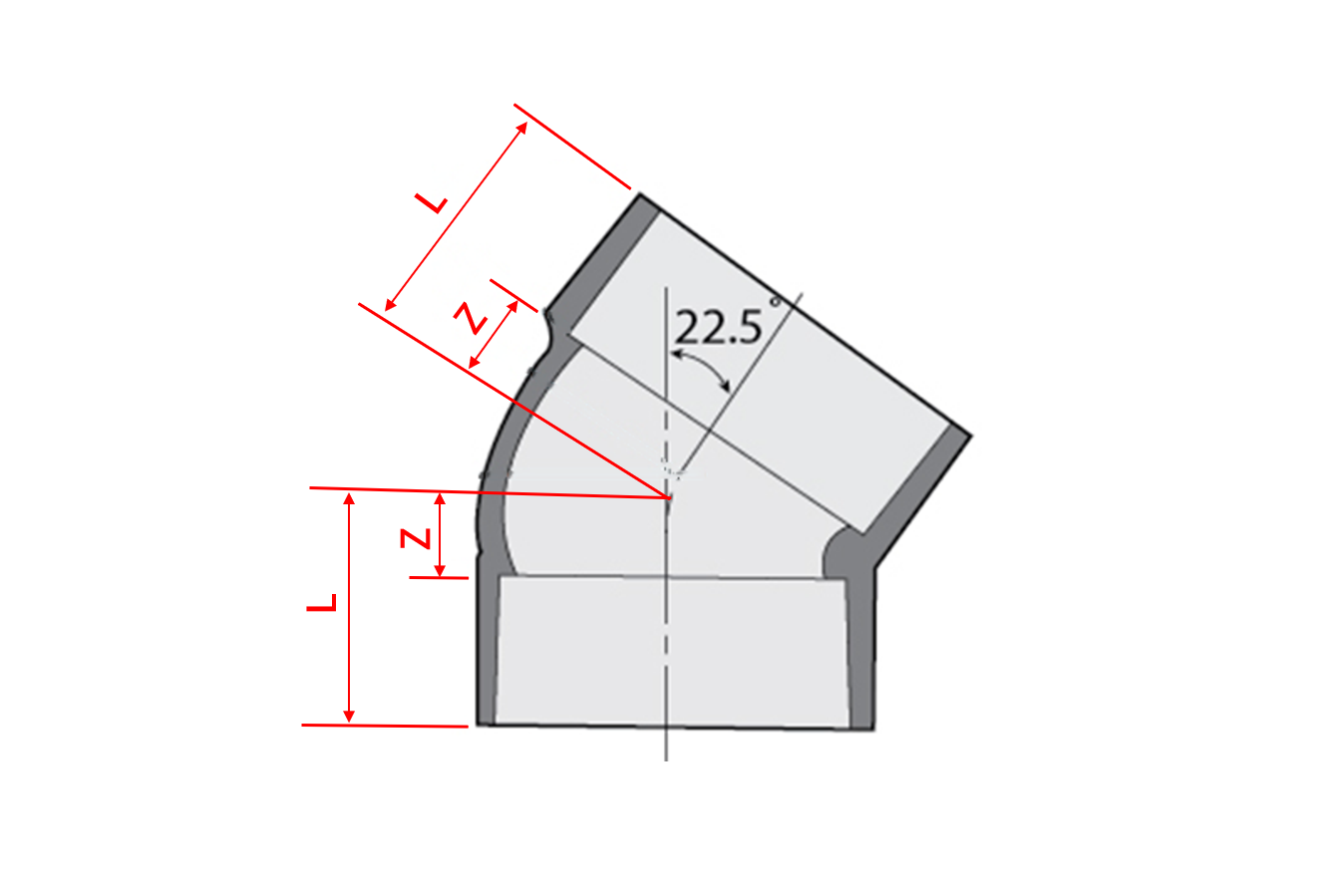

배수관이 급하게 꺾이지 않도록 22.5도로 방향을 전환하는 배관 부속입니다. KS M 3410 규격에 준해 생산합니다.
배수관이 급격하게 꺾이지 않도록 완만한 방향 전환이 필요한 구간에 사용합니다. 제품 표면에 강림화학 로고가 성형돼 있어 시공 후에도 제조사를 확인할 수 있습니다.
연결할 배관의 기준 규격, 필요한 수량, 납품 희망 일정을 알려주시면 확인이 빠릅니다.
하수 냄새는 막고, 배수는 빠르게

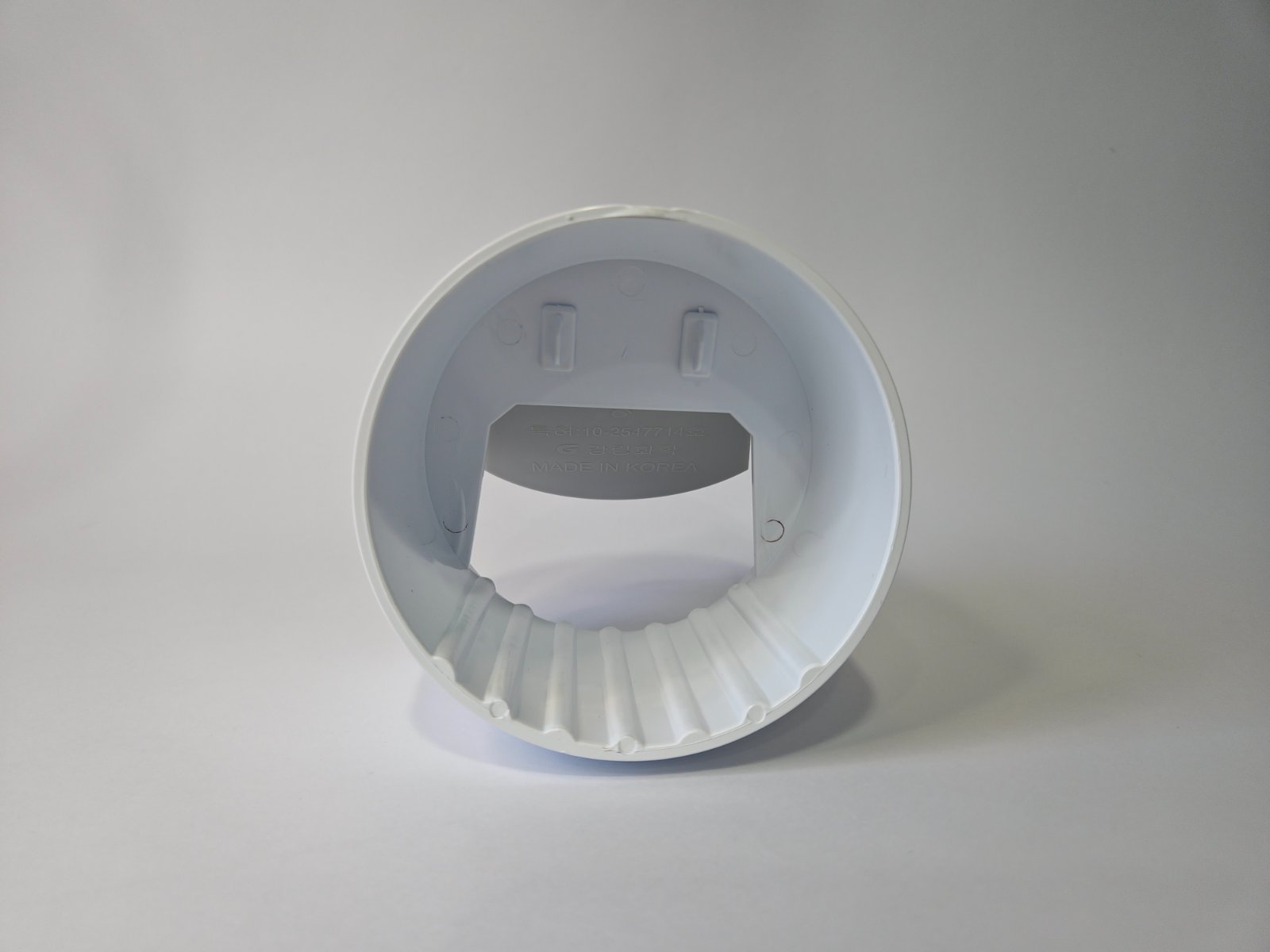

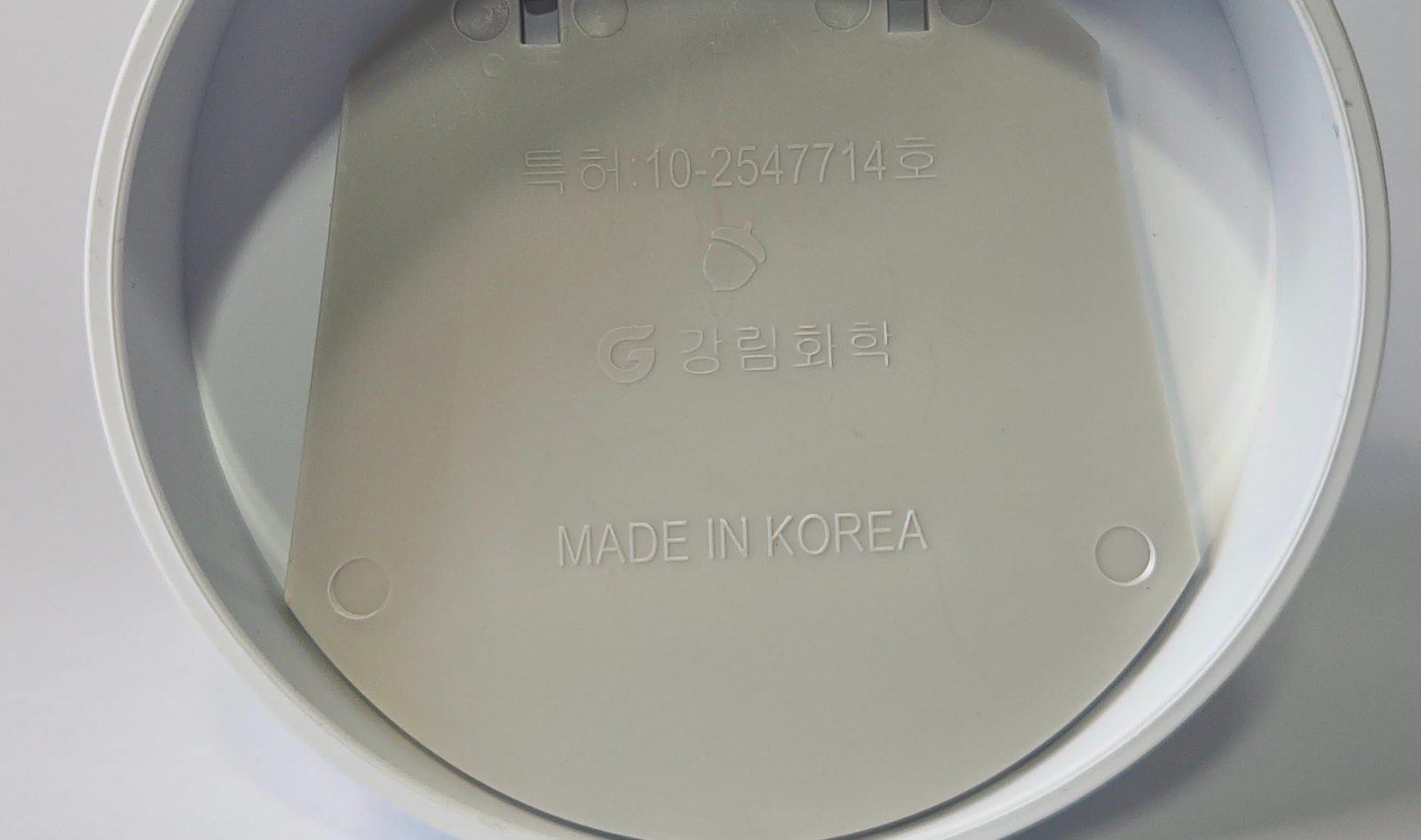

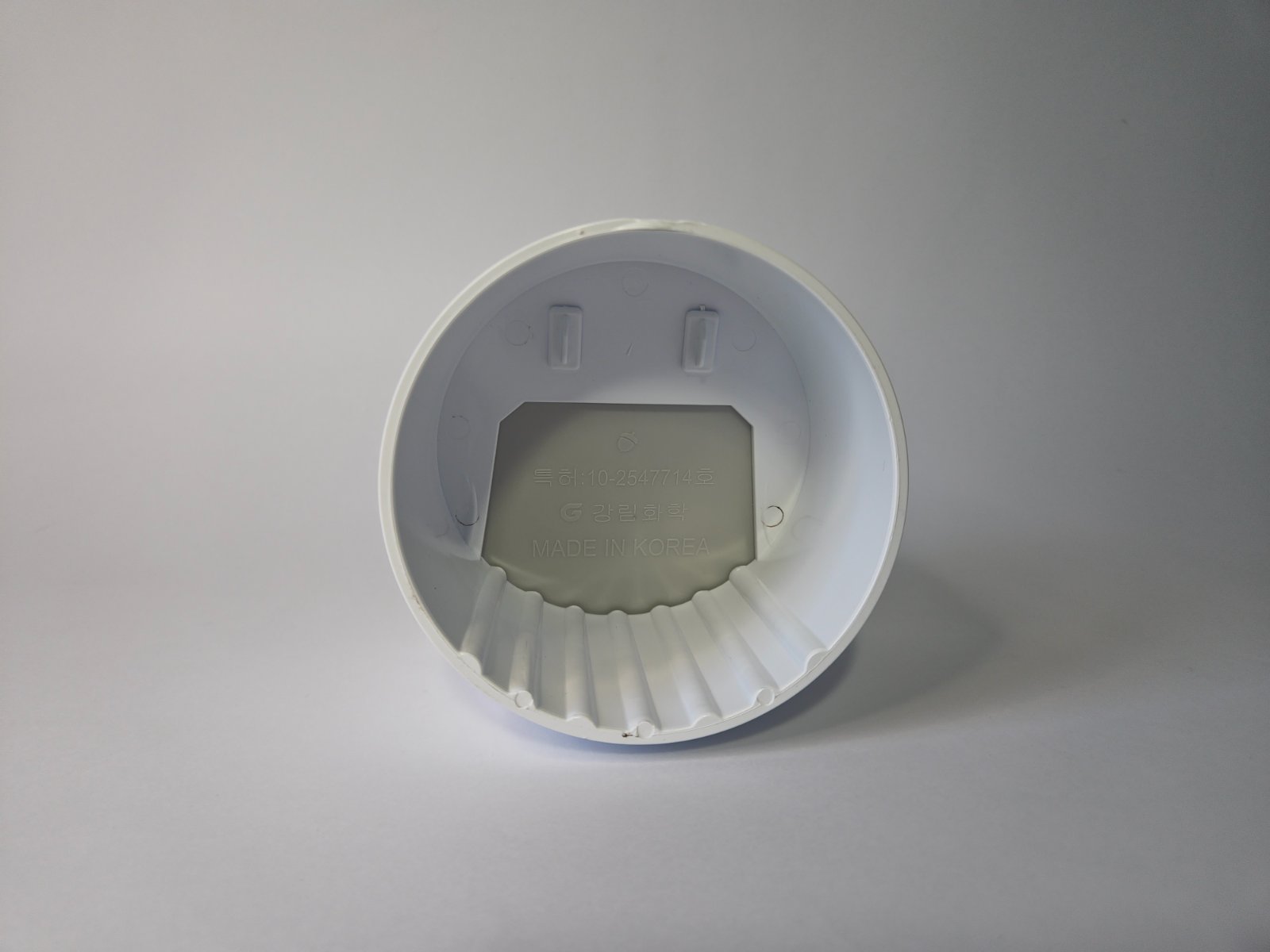

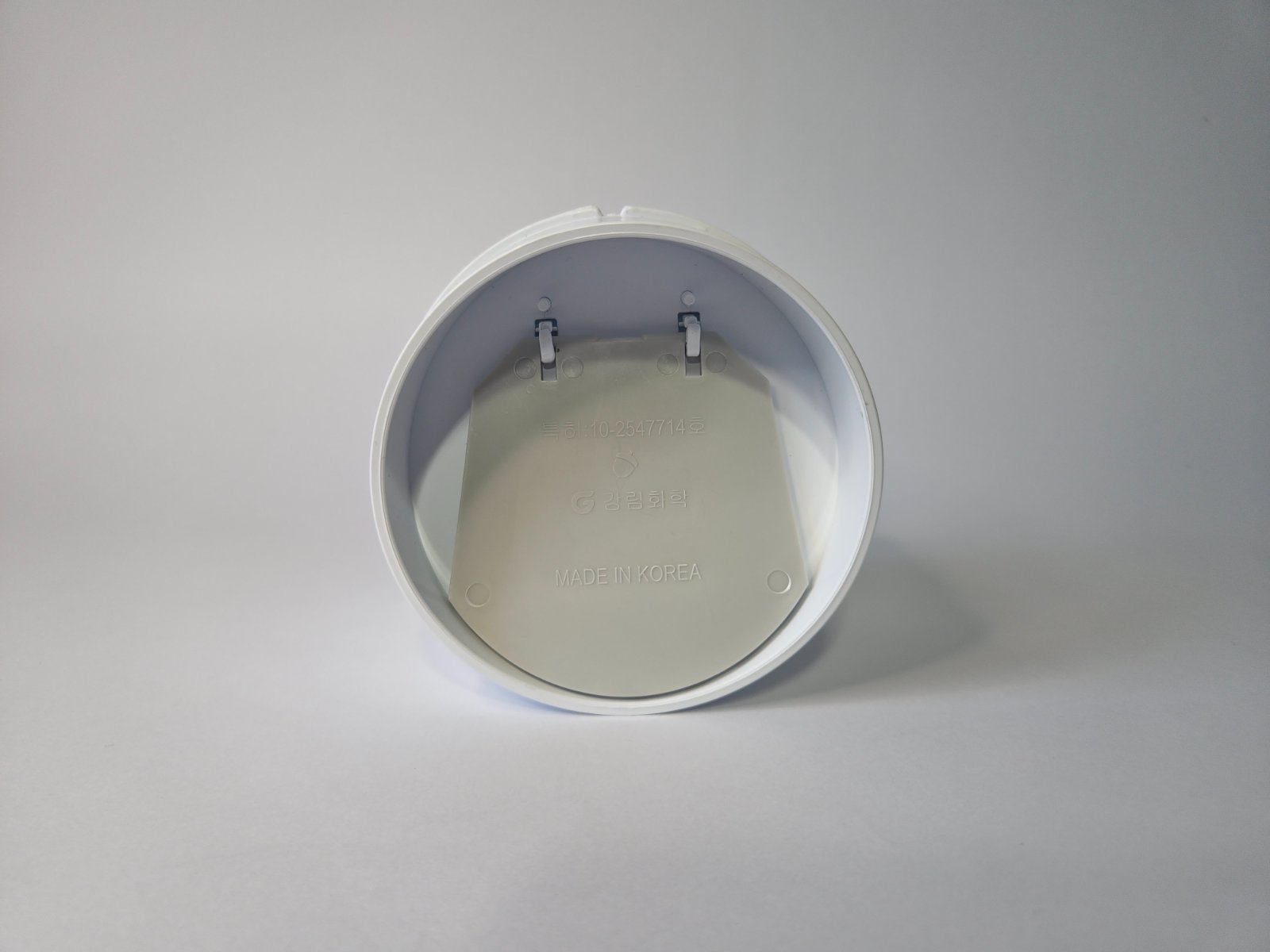

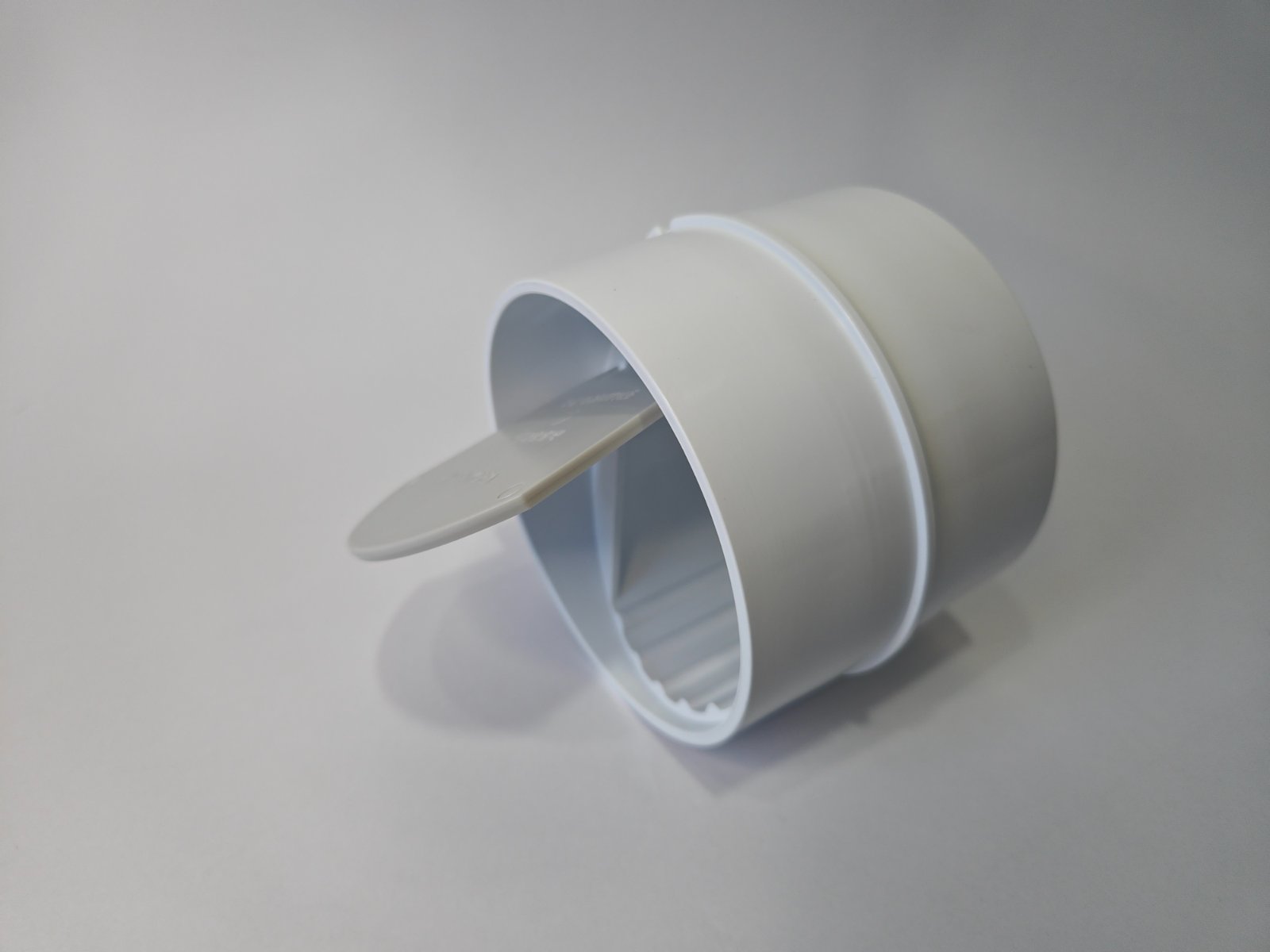

물의 압력으로 자동 개폐 플랩이 열려 배수하고, 배수가 끝나면 플랩이 닫혀 역류를 방지합니다. 바닥의 유도 홈(리브)이 하수를 한 방향으로 유도해 하수량이 적어도 빠르게 배출되도록 설계했습니다. 특허 제10-2547714호 '유수 흐름을 제어하여 신속한 배출을 유도하는 역지변 구조'가 적용된 제품입니다.
① 자동 개폐 플랩: 물의 압력으로 열리고, 배수가 끝나면 자동으로 닫혀 악취와 역류를 차단합니다.

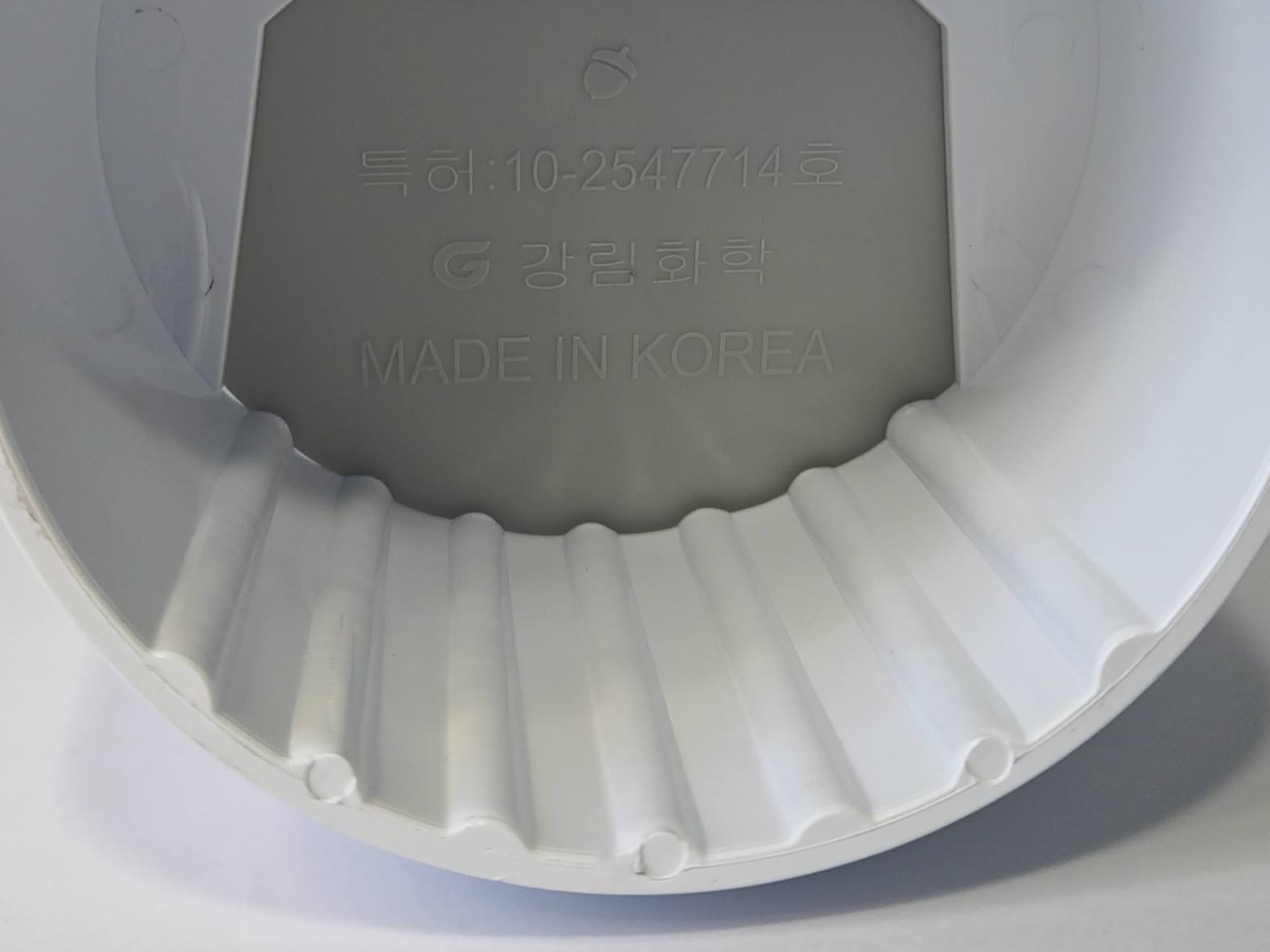

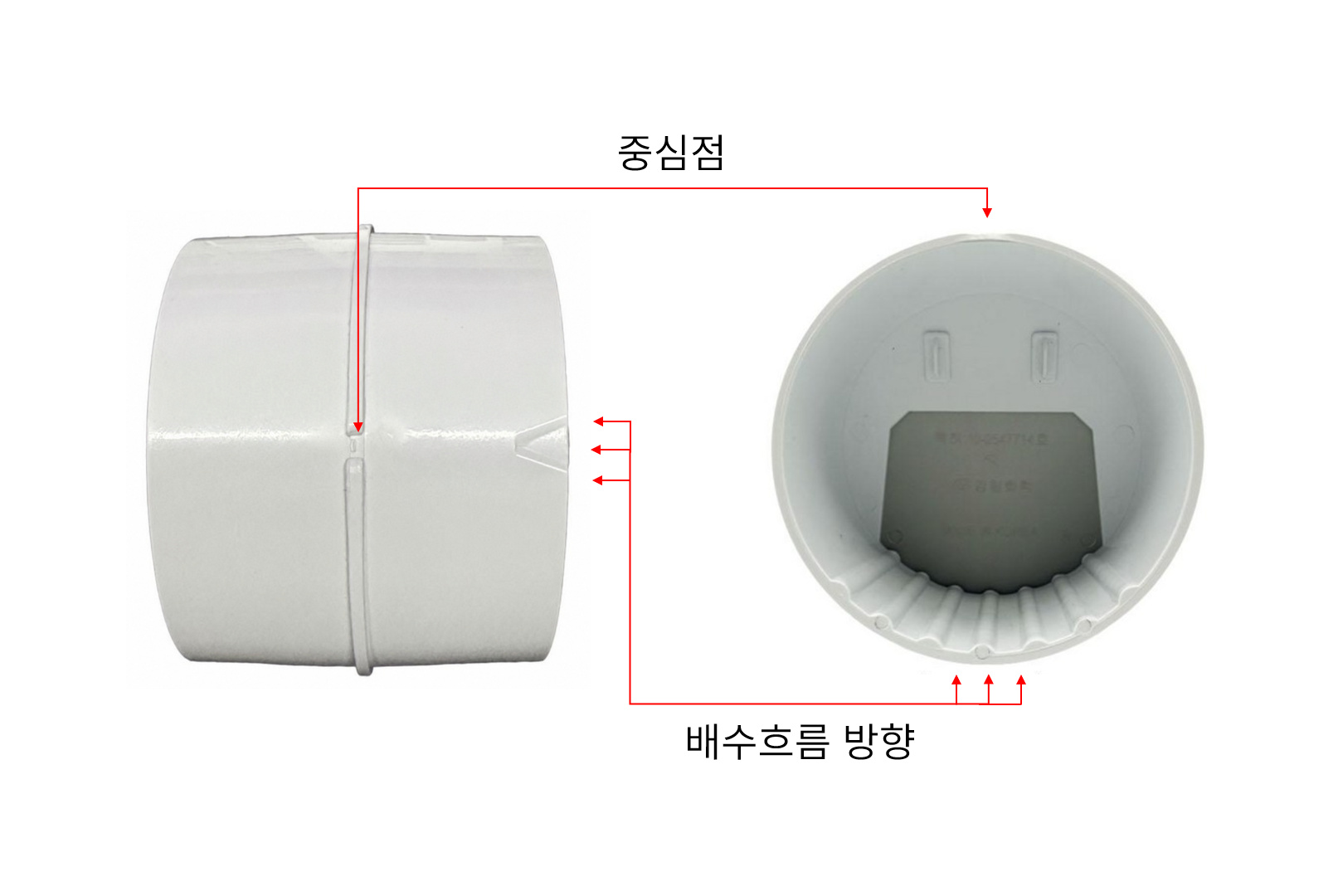

② 유수 흐름 제어 리브: 바닥의 유도 홈이 하수의 흐름을 한 방향으로 유도해 하수량이 적어도 빠르게 배출합니다.
③ pvc 파이프에 삽입하는 방식으로 간편하고 비용 절감에 도움이 됩니다.
pvc 소형맨홀·하수도용 물받이, 주방(싱크대 하부·주방 배수구), 욕실(세면대·샤워실·욕조 배수구), 세탁실(세탁기 배수구), 상업시설(식당·카페·매장), 지하 주차장과 지하실, 옥외 배수구와 우수·하수 관로에 사용합니다.

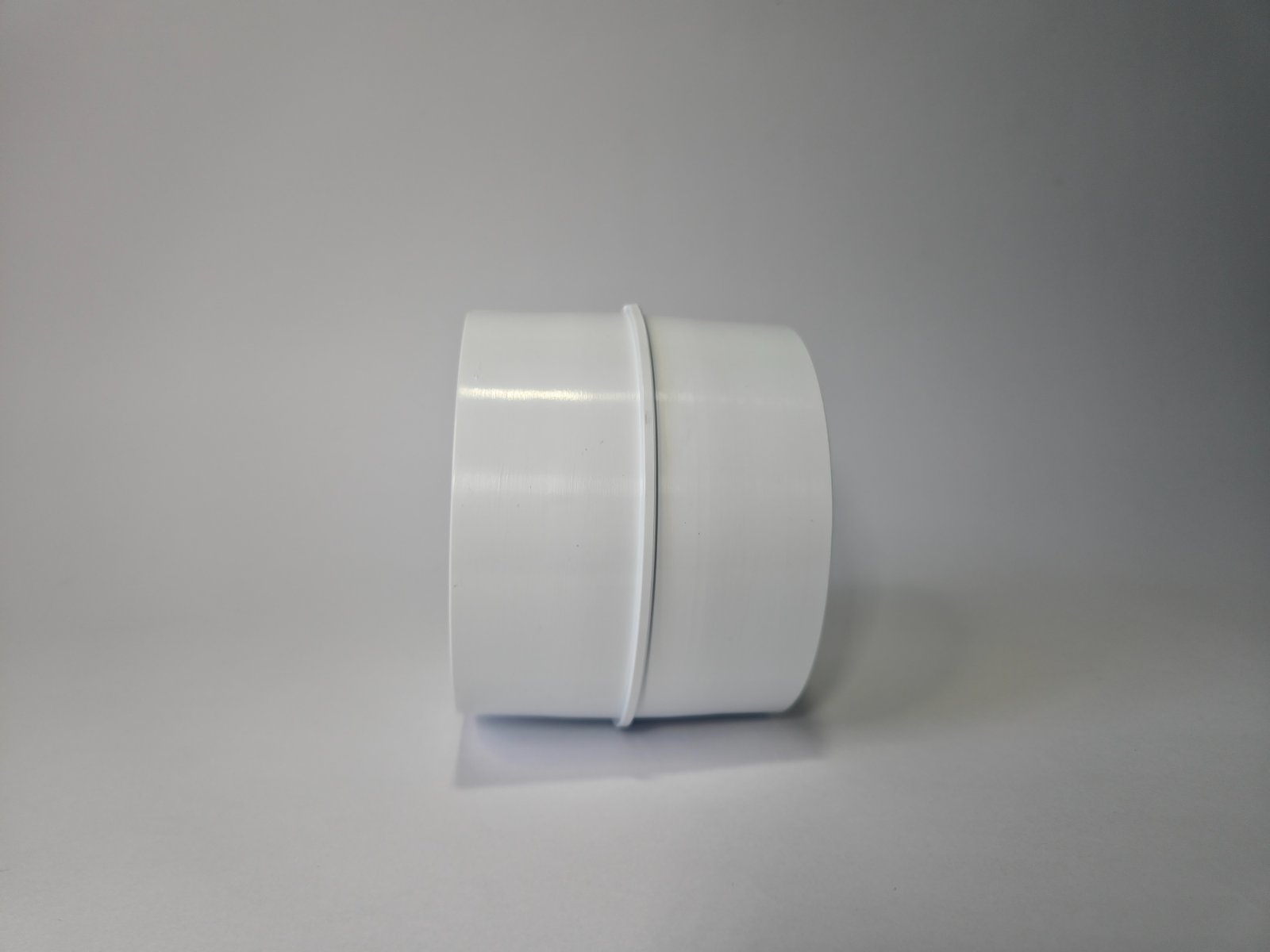

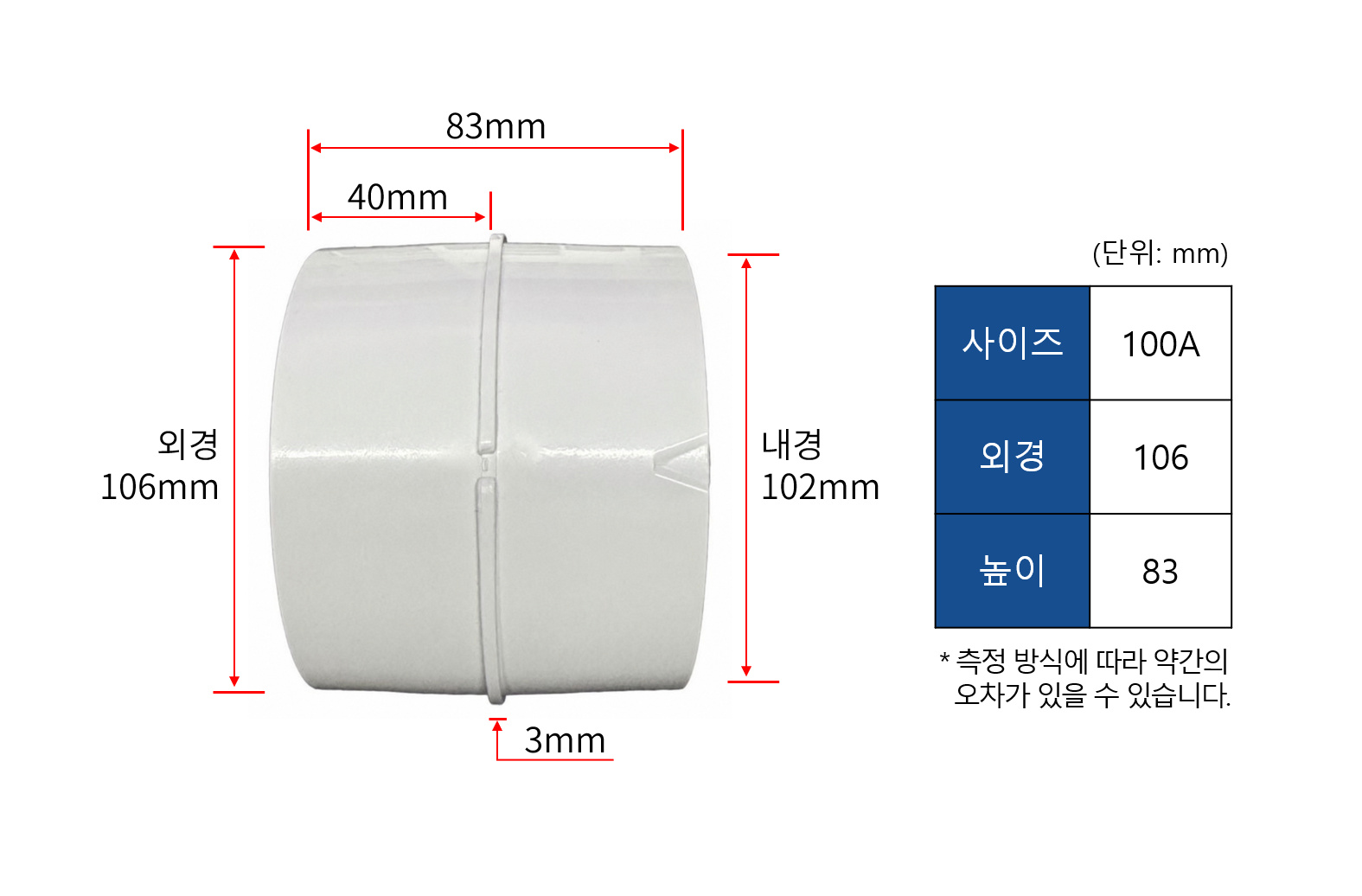

외경 Ø106mm, 내경 Ø102mm, 높이 83mm, 두께 3mm입니다. 측정 방식에 따라 약간의 오차가 있을 수 있습니다. 설치 전 연결할 배관의 규격을 함께 확인해 주세요.
재질 ABS·합성수지, 원산지 대한민국. 제조 및 판매원 강림화학. 본 제품은 공정거래위원회 고시 소비자 분쟁 해결기준에 의거해 교환 또는 보상받으실 수 있습니다.

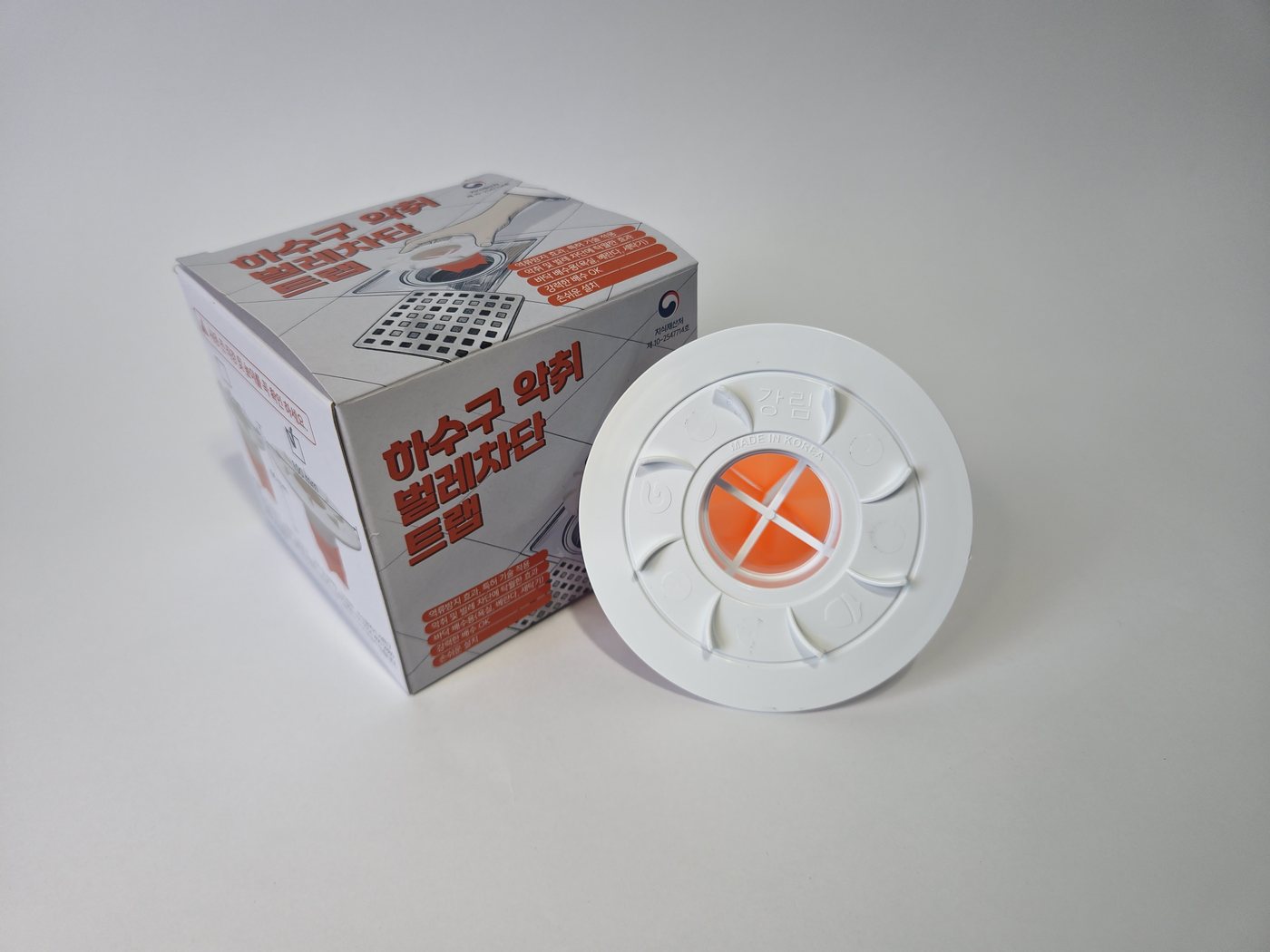

물은 내려가고, 냄새와 벌레는 올라오지 못합니다

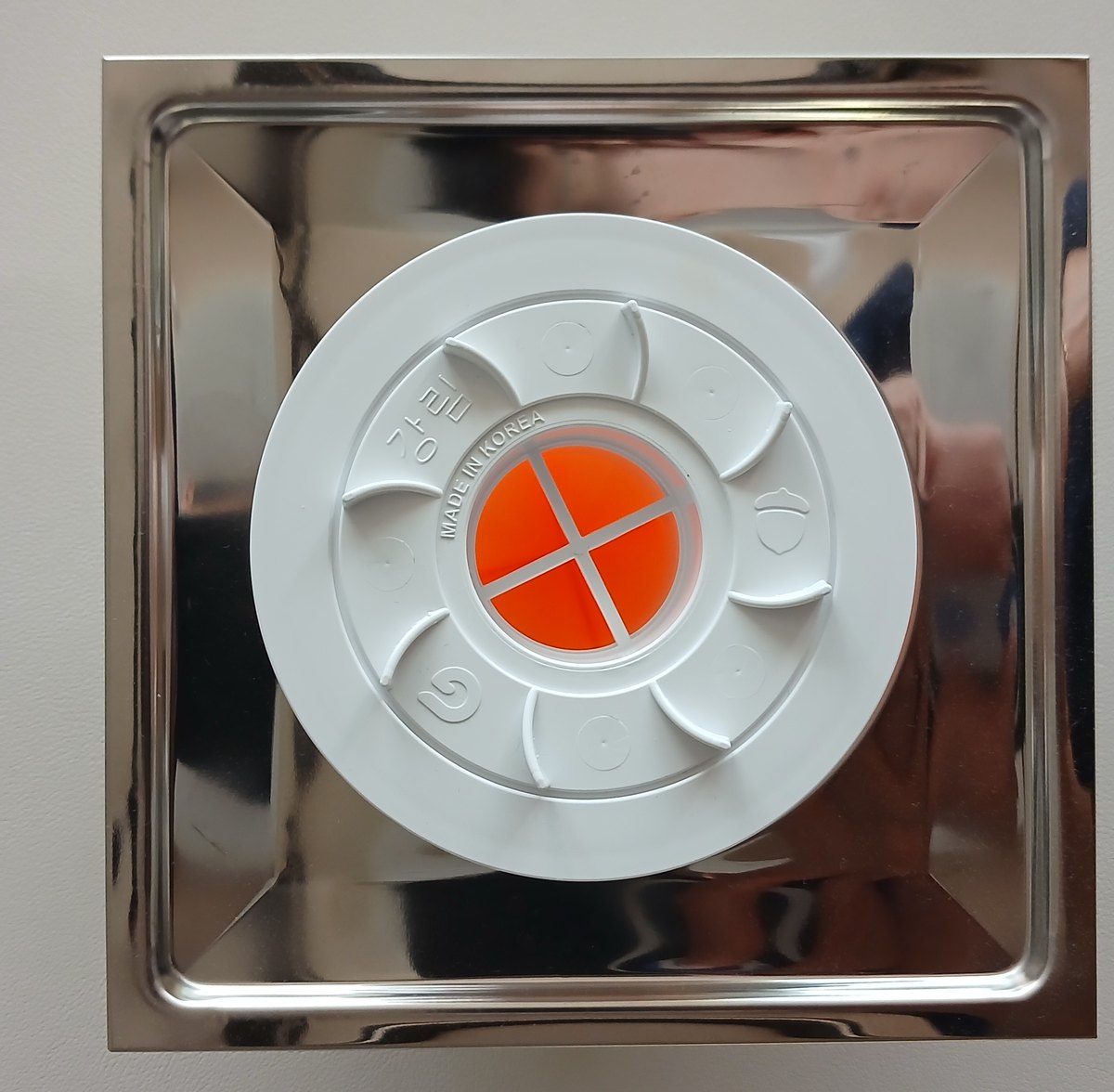

① 하수구 스텐망을 들어냅니다. ② 설치되어 있던 기존 거치대를 꺼냅니다. ③ 본 제품 트랩을 넣습니다. ④ 기존 스텐망을 다시 덮습니다.

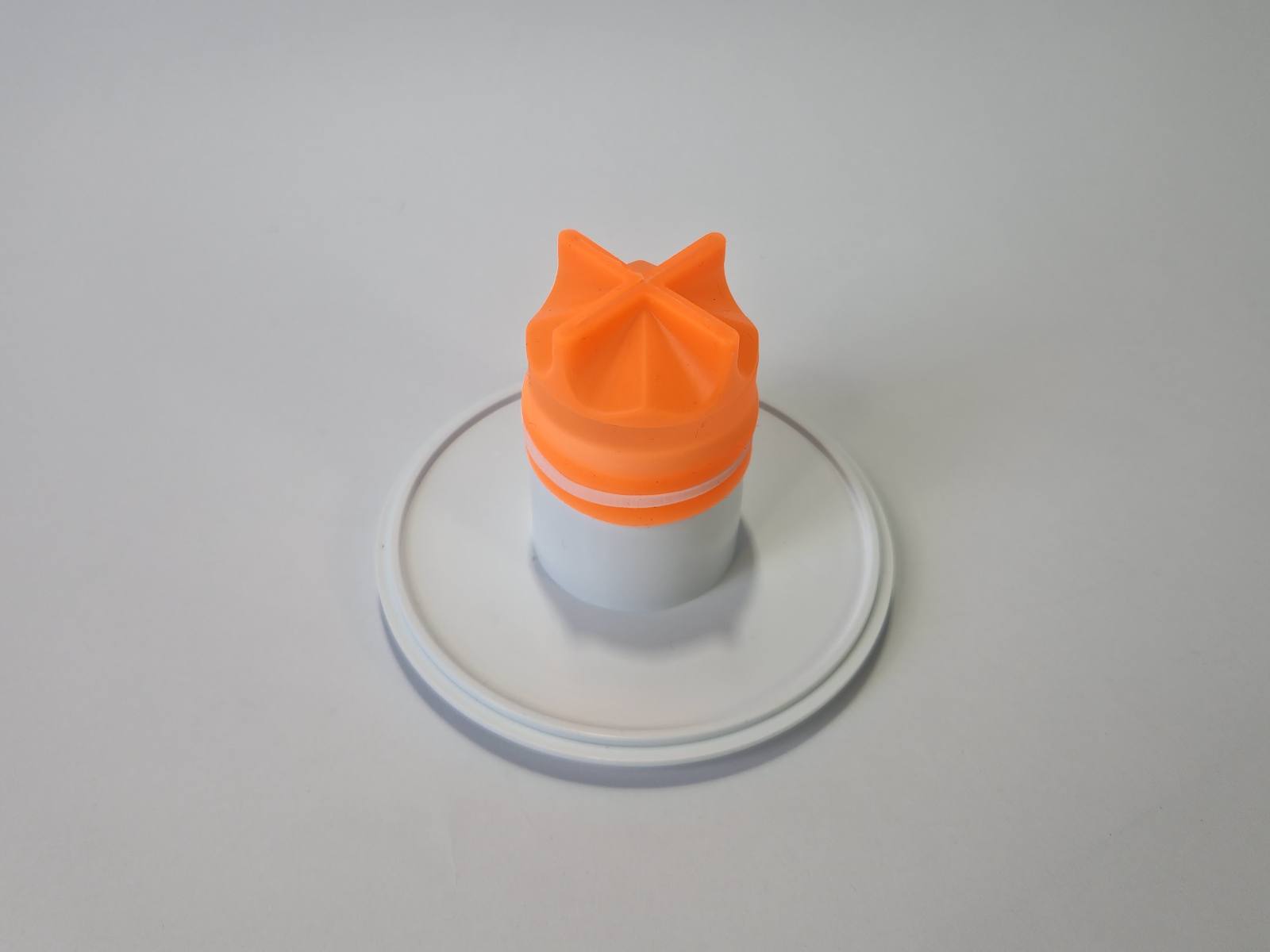

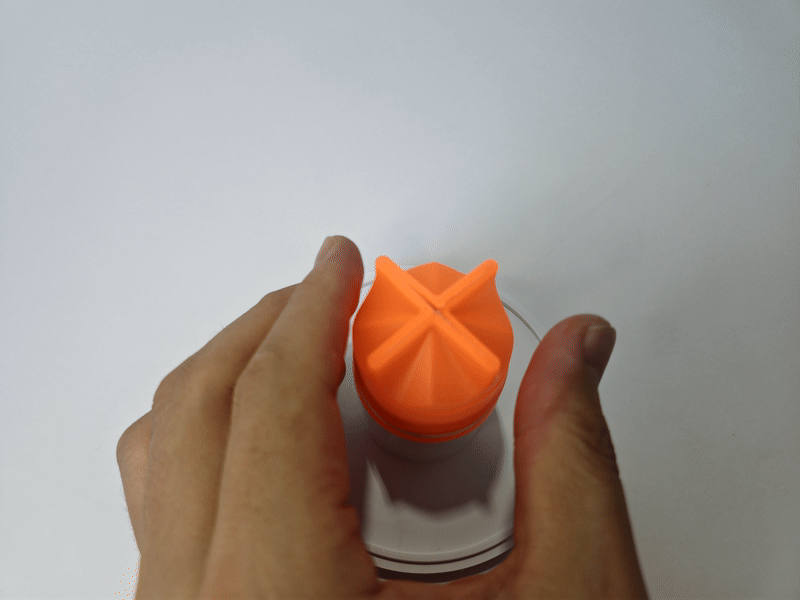

물이 내려갈 때는 하부 실리콘 밸브가 벌어져 배수되고, 배수가 끝나면 밸브가 닫혀 악취와 벌레의 유입, 역류를 막습니다. 하수구 악취, 초파리·날벌레, 물 역류, 머리카락 엉킴 같은 문제에 사용합니다.
배수가 느려지거나 이물질이 보이면 스텐망을 열고 제품을 분리해 세척한 뒤 다시 넣으시면 됩니다. 상부 커버와 하부 실리콘 밸브가 분리됩니다.
① 사용 전에 설치할 배수구 내경을 반드시 확인해 주세요. ② 용도 이외에는 사용하지 마십시오. ③ 화기 가까이 하지 마십시오. ④ 날카로운 물질로 세척하지 마십시오.

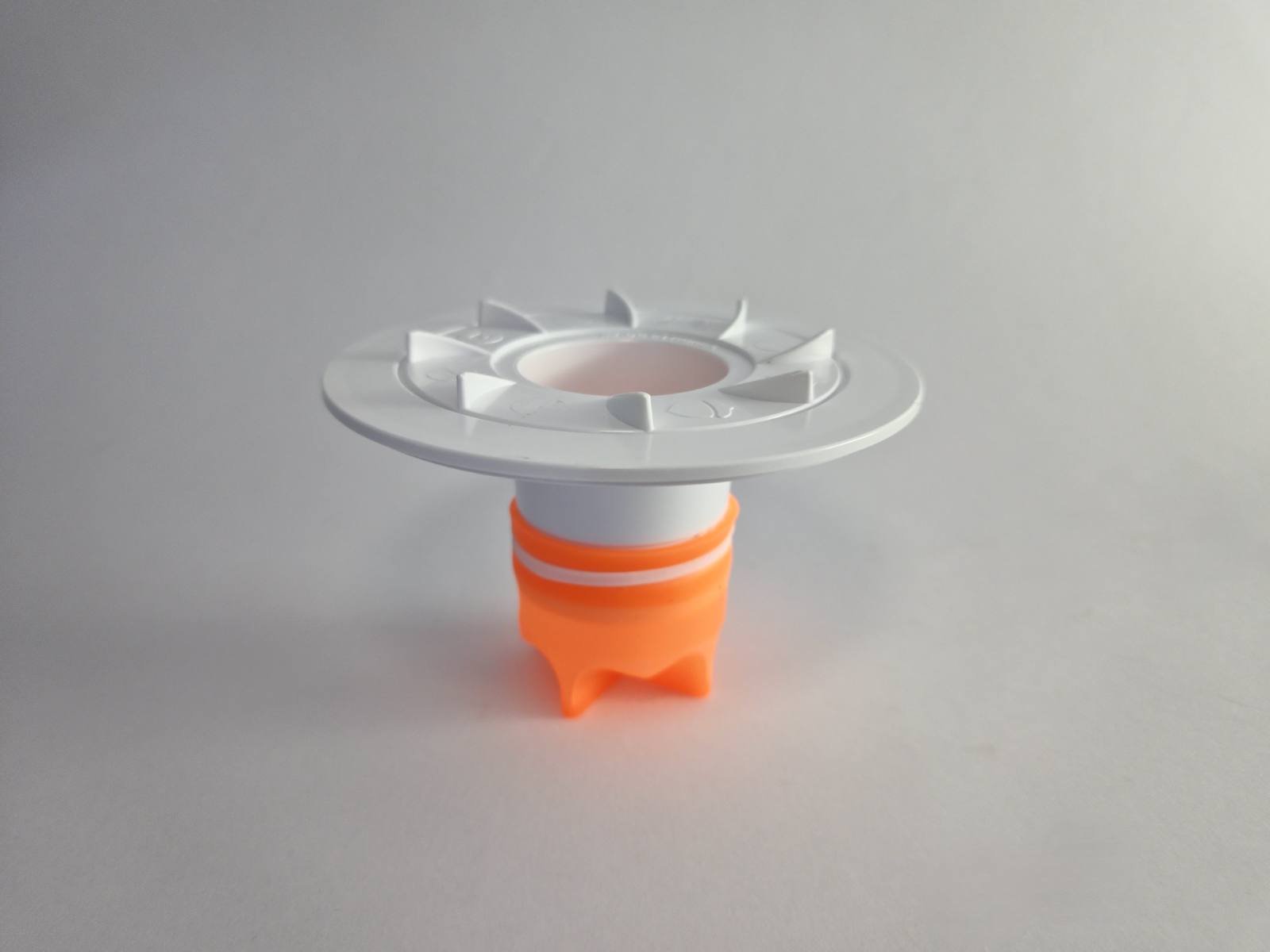

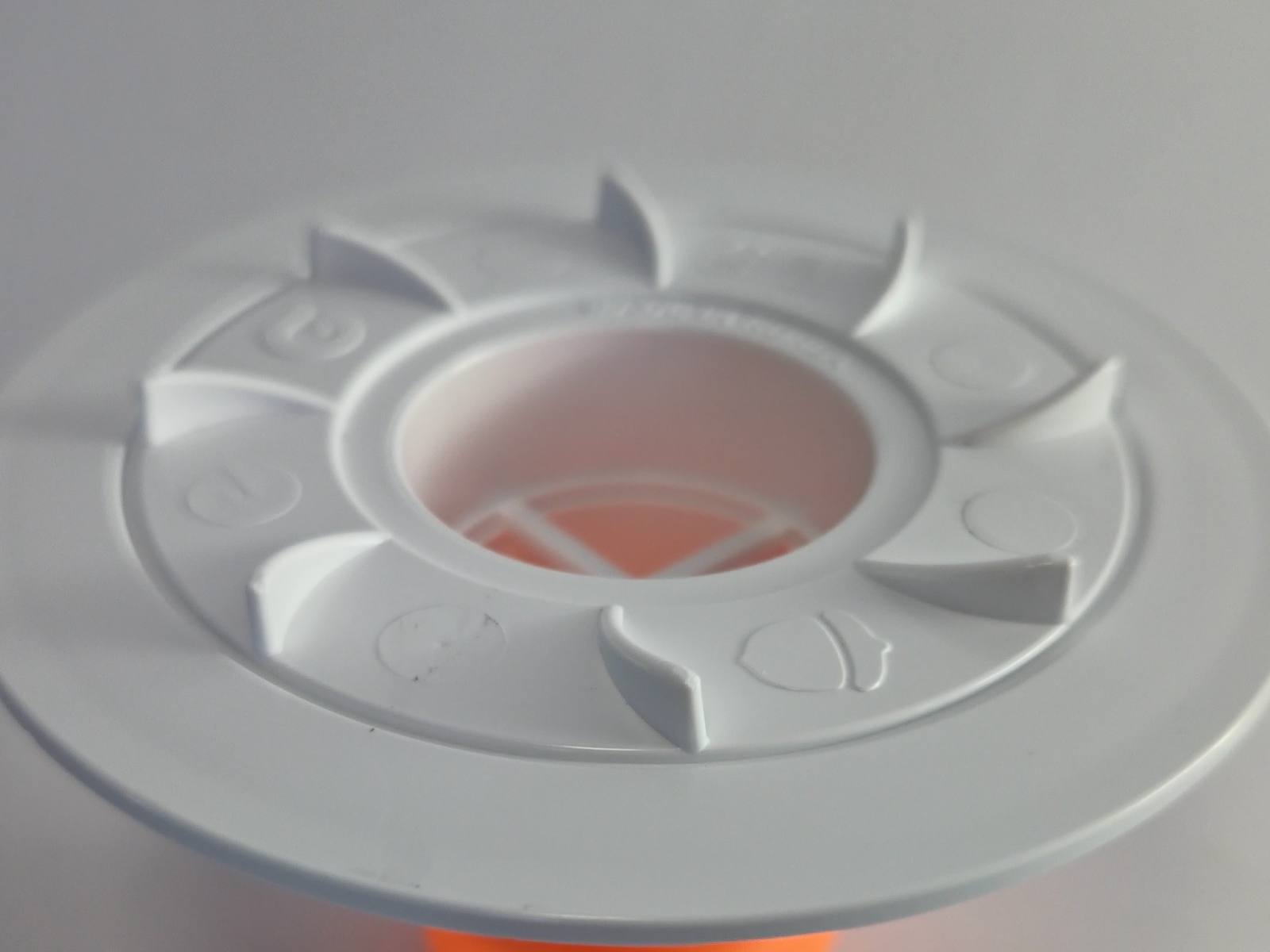

욕실, 베란다, 세탁기 바닥 배수구에 넣어 사용합니다. 탄성 있는 실리콘 밸브가 물이 내려갈 때는 열리고 평상시에는 닫혀, 악취와 벌레 유입, 역류를 차단합니다. 상부 커버의 나선형 돌기가 물살을 회오리처럼 돌려 배수를 빠르게 합니다. 구매 전 설치할 배수구의 내경을 확인해 주세요.

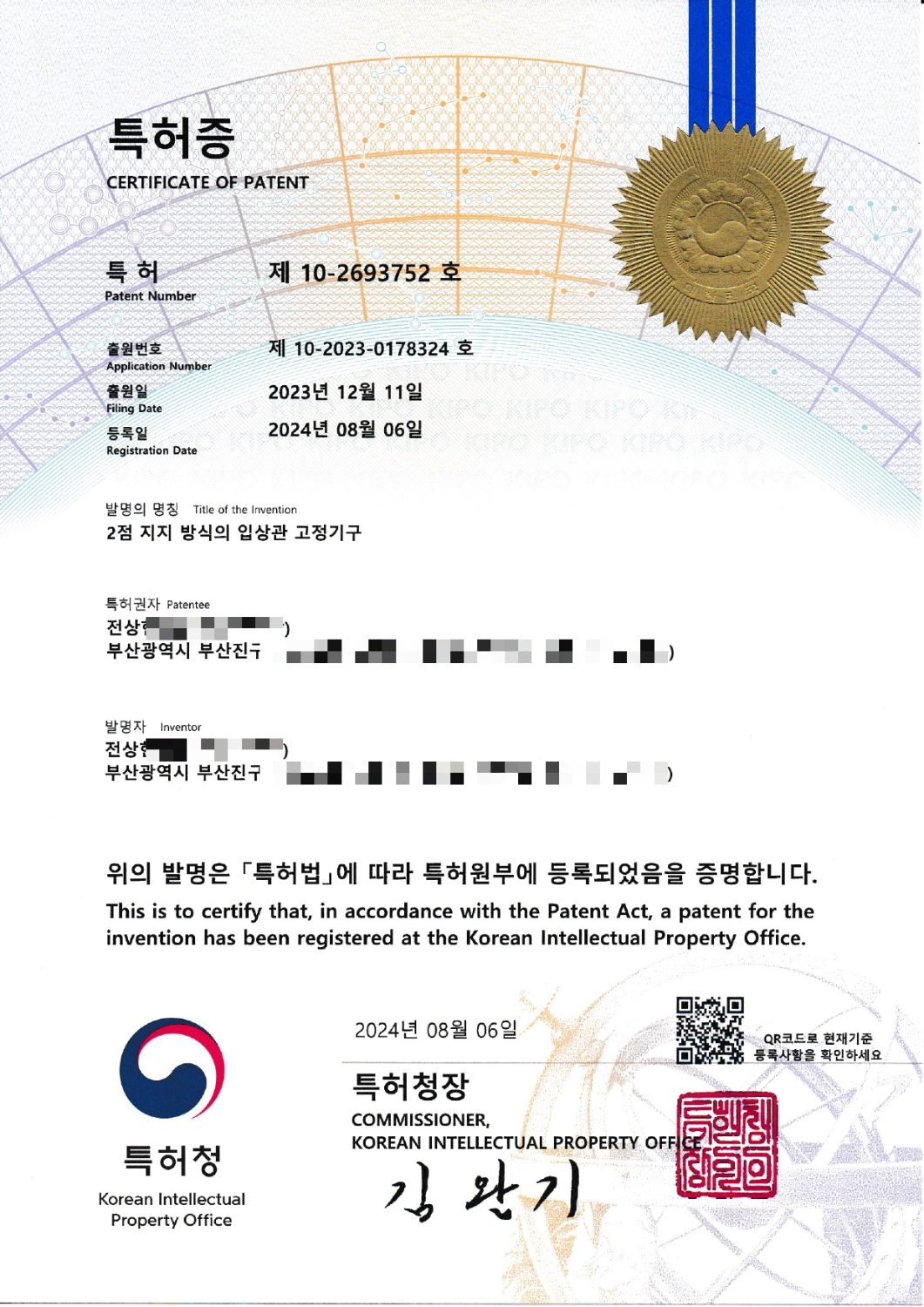

역지변 배수관의 유수 흐름 제어 구조와 입상관 2점 지지 고정기구. 두 건 모두 특허청에 등록된 강림화학의 고유 기술이며, 실제 제품에 그대로 적용되어 현장 문제 개선을 돕습니다.
